SISTEMI MODULARI "STATO DELL'ARTE"

CASSETTI

ALIMENTATORI AC / DC
CARICA BATTERIE
< 300W ÷ > 2000W



CARATTERISTICHE PRINCIPALI

I Cassetti già pronti per essere posti in
parallelo tra loro (diodi di disaccoppiamento interno)
per ottenere sistemi ridondanti di ogni tipo
(sistemi ridondanti 100%, N+1, N+2, …).
Inoltre la caduta di tensione del diodo è già compensata internamente.



I cassetti sono disponibili nelle versioni
“CB” (caricabatteria) con la gestione completa della batteria (ricarica, supervisione,
sgancio batteria, …) permettendo così la realizzazione di sistemi UPS-DC.



I cassetti sono completamente "customizzabili"
(cablaggio interno, allarmi e segnalazioni,
interruttori automatici, numero ingressi/uscite,
cassetti fronte/retro quadro, …).

I moduli sono inseribili/estraibili a caldo,
permettendo di semplificare notevolmente
le fasi di installazione e manutenzione.

Current sharing (sia di tipo passivo, sia di tipo attivo)
tra moduli/cassetti in parallelo: questo dispositivo
consente di dividere equamente la corrente di
carico tra i moduli, evitando così sbilanciamenti
della potenza erogata dai moduli, a vantaggio della
affidabilità nel tempo del sistema.

La diagnostica completa RMT monitorizza la presenza della/e
tensione/i di ingresso e il corretto valore della tensione generale di uscita e del singolo modulo (soglie settabili RMT).
I contatti d’allarme sono contatti puliti
(relè 10A@250VAC) SPDT.

Gli alimentatori con moduli di supervisione CBD A consentono la realizzazione di sistemi UPS-DC evoluti

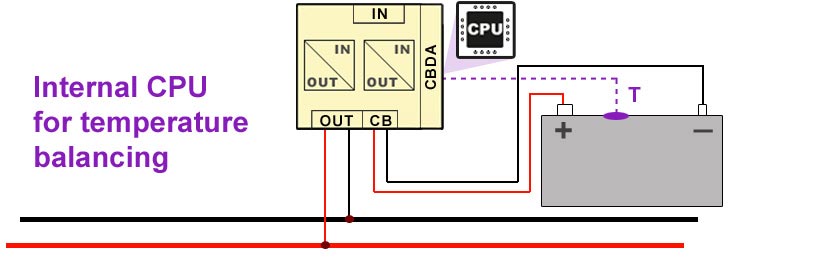

La CPU interna implementa la gestione completa della batteria ( ricarica, protezione, supervisione, test automatico, controllo temperatura, ... )

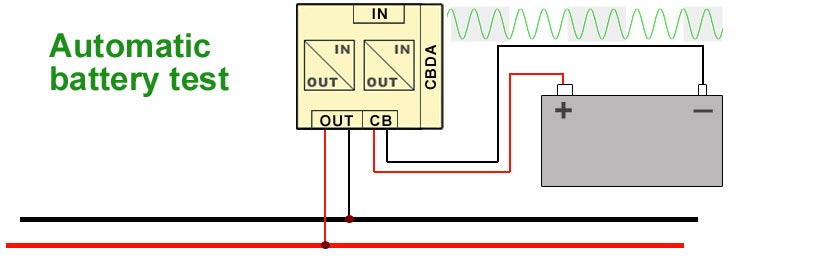

Il TEST AUTOMATICO permette una costante supervisione della funzionalità della batteria.

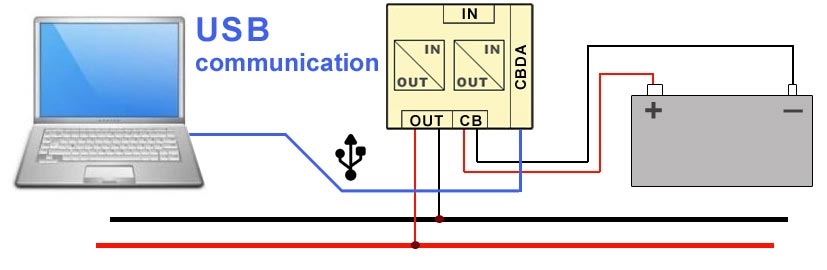

La comunicazione USB (Opzionale) permette il settaggio dei parametri desiderati.

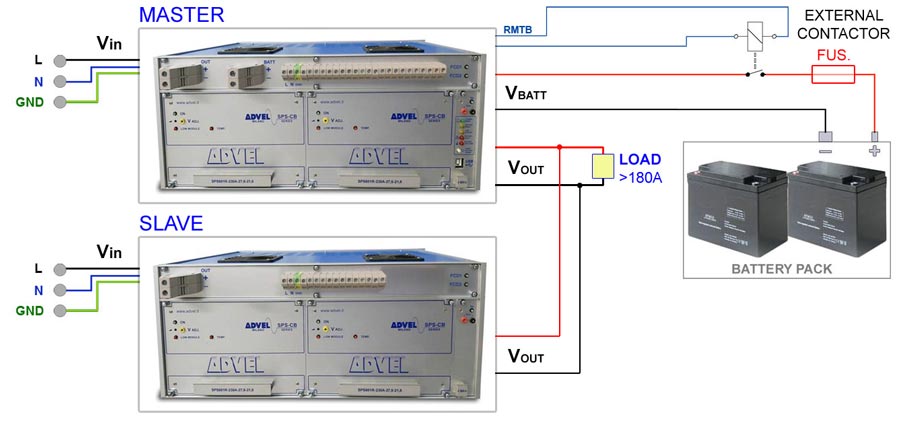

                                    TIPICO SISTEMA UPS-DC COMPOSTO DI 2 CASSETTI SPS IN PARALLELO/RIDONDANZA

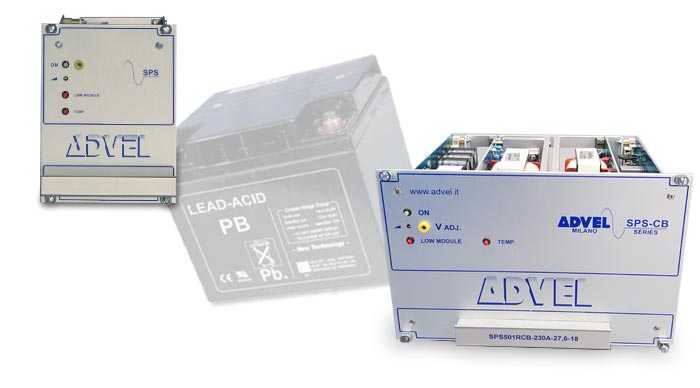

MODULI CARICA BATTERIA AC/DC PER INSERZIONE IN CASSETTO

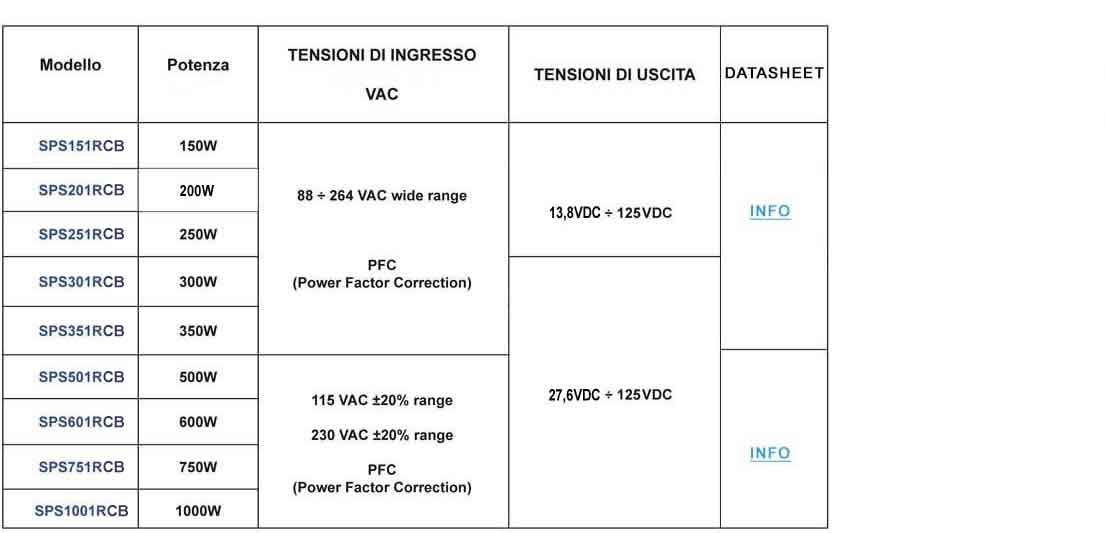

MODULI 150W ÷ 1000W

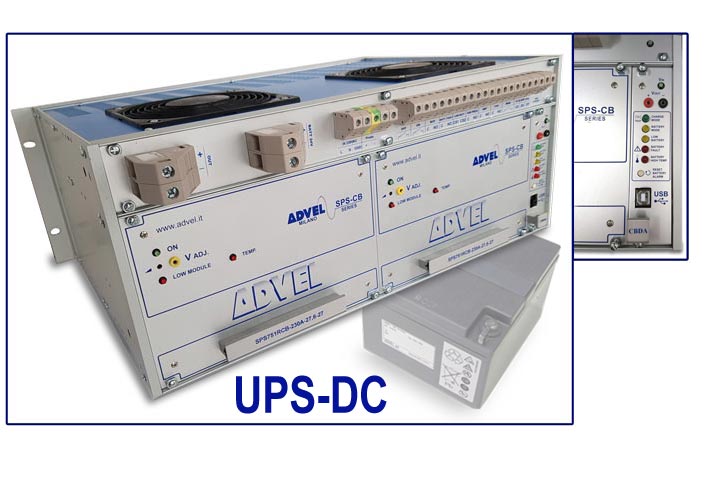

UPS-DC

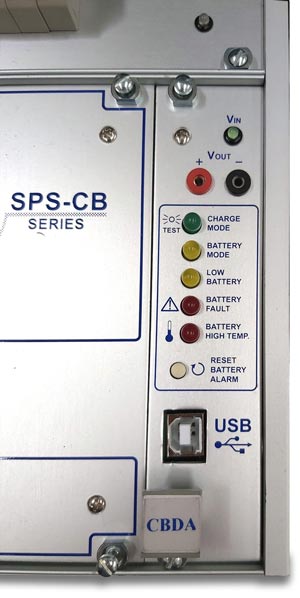

Controlli specifici: dispositivo controllo batteria CBDA


CASSETTI PER MONTAGGIO A RACK 19"

Cassetto rack 19” 3HE
Morsettiere posteriori
Ventilazione forzata




Cassetto rack 19” 4HE
Morsettiere posteriori
Ventilazione forzata



CASSETTI PER MONTAGGIO A PARETE RETRO QUADRO

Cassetto parete (3 HE)
Profondità ridotta – morsettiere anteriori
Ventilazione naturale




Cassetto parete (4 HE)
Profondità ridotta – morsettiere anteriori
Ventilazione forzata
